Laserplotters - wat ze zijn, hoe ze werken en waarvoor ze worden gebruikt
Een paar woorden over laserplotters
Steeds meer mensen en bedrijven kiezen ervoor om laserplotters te gebruiken in hun werk, omdat deze machines het snijden en graveren in veel materialen zoals leer, rubber, glas (enz.) heel eenvoudig en relatief goedkoop maken. De bijgeleverde software zorgt voor een intuïtieve bediening en maakt het gemakkelijk om de belangrijkste werkparameters in te stellen.
Wat is een laserplotter?
Een laserplotter is een machine voor het graveren en snijden van diverse materialen (zoals multiplex, kunststoffen, glas, steen, metaal, enz.), die een laserstraal genereert met een specifieke golflengte, afhankelijk van de lichtbron die erin is geïnstalleerd.
Meestal is de constructie van zo'n machine niet erg gecompliceerd. Elke CO2 laserplotter is uitgerust met geleiders die het werkgebied en daarmee de XY assen bepalen. Onder deze geleiders bevindt zich de werktafel, meestal in de vorm van een zogenaamde "honingraat", maar er zijn ook tafels met "messen" of ronde openingen.
Op een van de geleiders is de kop met de focuslens van de laser geplaatst. De laserstraal wordt via spiegels, die zich op het pad tussen de buis en de kop bevinden, naar de kop geleid, waar de straal door de lens in gefocuste vorm wordt geconcentreerd om een vorm in het materiaal te branden.
Het apparaat heeft ook een motor om de geleider te bewegen via een riemaandrijving en in iets duurdere modellen stappenmotoren voor het laten zakken of heffen van de tafel. Daarnaast zijn er elektronische componenten, zoals de controller, voeding en bekabeling voor de interface (bedieningspaneel, knoppen, USB ingangen).
Laserplotters uit het lagere prijssegment zijn doorgaans uitgerust met eenvoudige besturing via een paar knoppen.
De duurdere modellen, die voor complexere werkzaamheden worden gebruikt, zijn meestal voorzien van een DSP controller met een kleurendisplay en de mogelijkheid om zonder computer te werken, omdat alle benodigde werkparameters direct op de machine kunnen worden ingesteld.
Je hoeft maar één knop in te drukken en de laser verschijnt
Er zijn twee belangrijkste lichtbronnen die veel worden gebruikt in laserplotters op de markt:

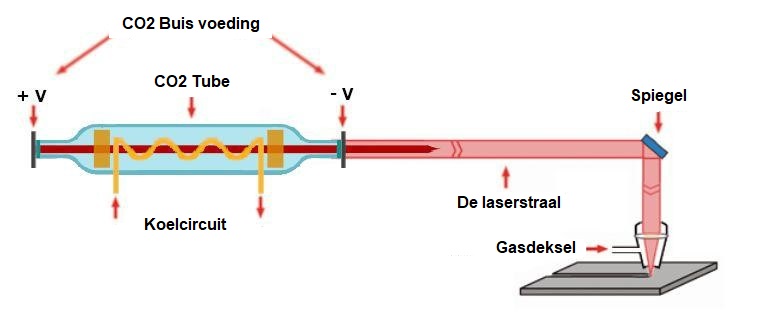

1. Glazen buis met CO2 gas - Door een zeer hoge spanning van enkele tientallen kV vanuit de voeding aan te voeren, wordt het gas (meestal stikstof) in de buis aangeslagen. Dit gas zelf kan geen energie in de vorm van fotonen (licht) uitzenden, dus het draagt zijn energie over op koolstofdioxidemoleculen, die vervolgens de energie van trillende elektronen omzetten in fotonemissie. Zo ontstaat een laserstraal die door de buis gaat en vervolgens via spiegels in de plotter wordt gereflecteerd en uiteindelijk wordt gefocust in een lens, waardoor vormen in het materiaal worden gebrand.Deze plotters worden CO2 laserplotters genoemd, omdat de genoemde laserstraal ontstaat dankzij CO2 (koolstofdioxide).
Ze zijn eenvoudig in gebruik, bieden een hoge prijs-kwaliteitverhouding, en zijn zeer nauwkeurig.
Lasermachines met dergelijke buizen kunnen al voor een paar duizend złoty worden gekocht en gaan jarenlang mee, mits je zorgt voor de reinheid en het tijdig vervangen van de optische elementen en de buis zelf.
Ze worden toegepast in de meubelindustrie, productie, steenbewerking en vele andere sectoren, omdat ze zo veelzijdig zijn dat je er bijna alles mee kunt snijden en graveren.
CO2 buisplotters zijn geschikt voor veel materialen zoals:
- Rubber, kunststoffen, plexiglas, acryl, textiel, kleding, kunstleer, leer, keramiek, rubber voor stempels, hout, alle niet-metalen materialen, gecoate metalen.
2. Fiber lichtbron (FIBER) - Hierbij hebben we te maken met een laser waarbij het actieve medium een optische vezel is, gedoteerd met elementen zoals erbium, ytterbium, neodymium, dysprosium, praseodymium en thulium.
In tegenstelling tot plotters met buizen, waar de straal extern wordt getransporteerd en geleid via een optisch systeem, wordt hier de laserstraal gegenereerd door diodes die een laserstraal vormen, die via een flexibele optische vezel naar de kop wordt overgebracht. Vervolgens wordt deze gefocust in een lens.
Fiberlasers hebben veel voordelen, waaronder hoge betrouwbaarheid en kwaliteit van het werk. Ze zijn zeer efficiënt, betrouwbaar en stabiel in vergelijking met andere soorten lasers. Deze lasers leveren een hoge straalkwaliteit en zijn vaak compact, mobiel en gemakkelijk te gebruiken. Helaas zijn ze erg duur vanwege de complexe technologie en de dure materialen die worden gebruikt. Dankzij de kern van de optische vezel kan het laserlicht met een specifieke golflengte zelfs door de vezels worden overgebracht.
Fiberlasers worden vaak gebruikt voor het snijden en markeren van metalen onderdelen. Ze worden veelvuldig toegepast in industrieën zoals de automobielsector, de medische sector, elektronica en productie.
Welke laserplotter moet je kiezen om efficiënt te werken?
De keuze van het type laserplotter hangt voornamelijk af van het materiaal waarmee je wilt werken en de grootte en complexiteit van de onderdelen.
Het is belangrijk om te beseffen dat een plotter met een hoger vermogen hetzelfde onderdeel nauwkeuriger en sneller zal snijden en graveren dan een plotter met een lager vermogen. Zo'n plotter is duurder, maar beschikt ook over betere apparatuur die een langere gebruiksduur zonder reparaties mogelijk maakt. Over het algemeen hebben de krachtigere plotters ook een veel groter werkgebied. Ter vergelijking: onze 40W plotter heeft een maximaal werkgebied van 40x40 cm, terwijl een 100W plotter al een werkgebied van 100x60 cm heeft.
Daarom raden we aan om voor aankoop onze aanbieding te bekijken:
https://www.cncworld.nl/co2-laser-plotters-c-4_5.html
... en neem contact op met onze consultants die al uw twijfels zullen ophelderen en u zullen adviseren over wat het beste bij uw behoeften past.
